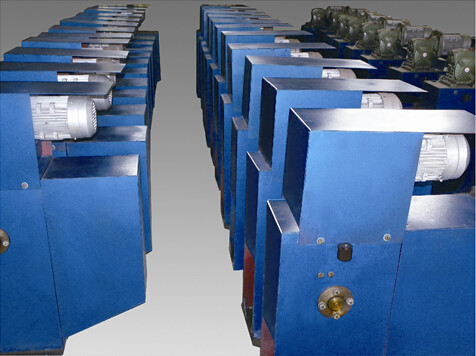

机械高效弹性振打机

PRODUCT

盐城市劲风节能环保设备有限公司 >> 振打清灰装置 >> 机械高效弹性振打机



产品概况

在石化、建材,冶金及其它行业中,产生大量的废热。我公司针对不同行业工艺特点,研发了拥有自主知识产权的机械高效弹性振打机。余热锅炉烟尘在60摄氏度以上粘结性强,易结灰.不易清理„余热锅炉的积灰会严重影响传热效果.因此有效解决积灰问題是关系到余热锅炉产能优化是否成功的关键所在,我公司根据上述锅炉烟尘的特点研发的机械高效弹性振打机适用于烟尘气体粘性很强的余热锅炉,该设备原理是对锅炉整体产生一系列合适的振动频 率 ,在对锅炉不产生损坏力的情况下,使锅炉本身固有的多阶振动模态充分激励出来.得到最大有效地振动。达到最佳的锅炉清灰效果,该设备动力源是一台0.55KW的电机.电动机通过蜗轮蜗杆减速机驱动主动链轮,再通过链条带动从动链轮。从动链轮带动举锤装置,将锤头举到设定的高度。在落锤装置的作用下.锤头落下打击弹簧振打杆,弹簧振打杆上的一组蝶形弹簧,将键头的瞬间冲击力转化为中频振打进行释放。即保证了冲击力从冲击点传遍被清除面,又不会损坏锅炉设备。目前我公司研发生产弹性机械振打机,处于国内顶尖水平,堪比国外技术。该设备设计更先进,结构合理, 维修方便,经济耐用,质量可靠,清灰效果好,且有效解决了锅炉积灰问题.深受到用户的好评。



振打机使用说明书

结构和用途

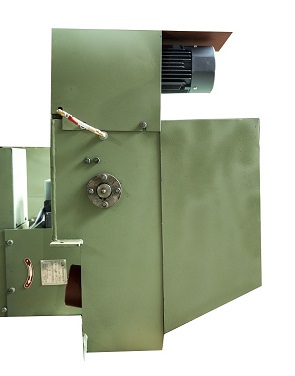

机械高效弹性振打机是由箱体.摆锤.传动部件.和导力轴等组成。作用:主要用于余热锅 炉内部定时清灰,使炉内灰尘得到及时清理。

工作原理

振打机工作原理由简图结构可知,是由传动装置.摆动装置和弹簧砧组件装置组成,落锤是 由传动装置转动,转到一定位置时,通过拔叉带动摆动装置提升到一定高度时,然后使摆锤自由 落下,撞击在弹砧的导力轴上,同时产生一个合适的振打频率,使水冷壁固有频率的振动模态被 充分地激励出来.得到最大的有效振动,对锅炉积灰取得最佳的清除效果。

主要技术参数

振打频率 3 次 min
振打力度 30〜100KN
电机功率 0.55KW
电源电压 380V
击发频率 300-500HZ

振打参数的调整

振打参数可根椐含尘量、尘的粘结性和锅炉运行情况加以微调整。

振打频率:设计为每分钟三次.特殊情况可根据用户要求重新设计振打次数。

振打力度:振打力度是由摆锤提升高度决定.组装时已对摆锤提升到一定高度,一般不作调 整,用户可根据使用情况也可调整到第二档位,使振打力度减少。

振打时间:工厂在使时通常需要调节的是振打时间,一般设计单台振打时间一次为5~8分 钟,积灰严重时可适当延长振打时间,每次振打次数可视余热锅炉工况而定。

安装

振打机本体为整机出厂,每台产品都严格调整试车一般不再进行调整,同时装箱的还有导力 轴组件一套。振打机的安装应按设计图纸进行.把导力轴焊接在锅炉受力梁上的相应位置。

运行和维护

设备安装完毕后先对整机进行检查,减速机应注入机油,各运行部件润滑良好,摆锤装置先 用人工操作.手动振打数次后机械运转无故障.再启动电机进行试振打数次即可投入运行.运行 时电机不能反转。运行一至三个月需更换减速机润滑油一次。投入正常运行时需要对润滑部件进 行加油润滑,对主轴注入牛油,对油路装置油杯注入润滑油,对其铜套链条同时润滑。以后定期 注油润滑。

振打过程应为单机振打,一台振打机工作完毕停机后再启动第二台振打机,按本设计振打机 全部轮番振打一次为一个周期。振打程序.振打时间.振打周期可以人工操作也可以自动控制。 自动控制系统可按照客户要求进行设计和调试。

警告

1.振打机电机接线时,必须打开壳体后盖,观察摆锤运动方向,使其缓缓提升.若接线错误 立即纠正.否则会导致设备损坏

2 需经常注意紧固件的拧紧,防止振动引起的松动和脱落。

外形尺寸

长*宽*高 1000*305*670mm
