一、用途

加药装置是是一种具投药、搅拌、输送液体、自动控制与一体的成套设备,他被广泛应用于电厂的原水、锅炉给水、油田地面集输脱水处理系统,石油化工各种加药系统和废水处理系统。如投加混凝剂、磷酸盐、氨液、石灰水、水质稳定剂(缓蚀剂)、阻垢剂、液体杀虫剂等。

二、工作结构原理

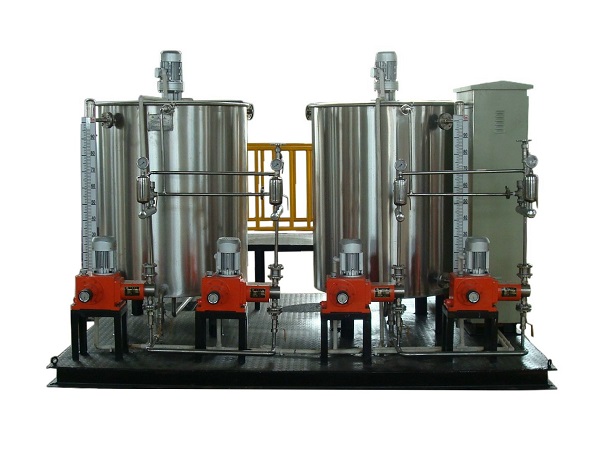

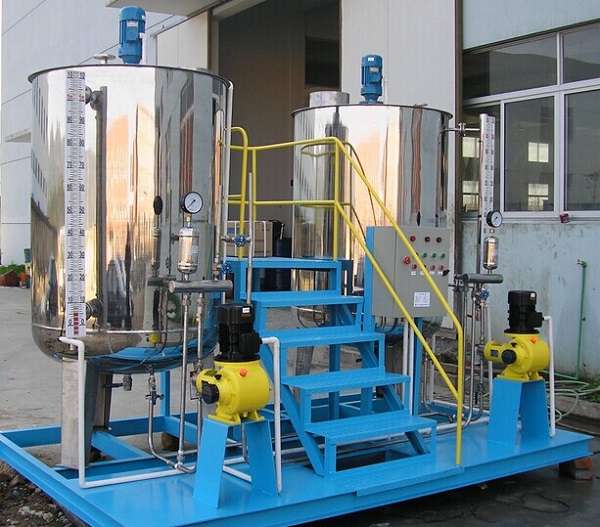

加药装置主要由溶液箱、搅拌箱(带搅拌器)、计量泵、液位计、电控柜、管路、阀门、安全阀、止回阀、压力表、过滤器、底座、扶梯等组成(可根据用户实际要 求配置)。加药装置根据所需药剂浓度,在搅拌箱内配制,经搅拌器搅拌均匀后投入溶液箱、用计量泵(加药泵)向投药点或指定的系统中输送所配制的溶液。成套 加药装置具有结构紧凑、安全简单、操作使用简便等特点。该装置还可根据用户不同工艺流程的要求,进行有针对性的设计、配置必要的部件,实现功能适合(如自 动远程控制)、经济实用。

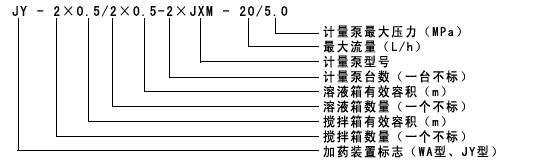

型号说明

三、工艺原理

锅炉给水中的钙、镁硬度会在高温环境下发生化学反应,或者浓缩结晶,生成不溶的水垢,牢固附着在锅炉受热面上,这种水垢是热的不良导体,会阻碍热传导,严重时可能发生锅炉爆管事故,另外,还会诱发并加剧垢下金属化学腐蚀,危害相当严重。

虽然锅炉凝结水、给水都经过了严格的软化、除盐处理,但仍有少量钙、镁硬度进入炉水,如果不对这部分硬度进行处理,也会结垢对锅炉安全运行造成威胁,目前,炉水加磷酸盐是最为适宜的处理方法,反应如下:

10Ca2++6PO43-+2OH- → Ca 10(OH) 2(PO4)6(碱式磷酸钙)

碱式磷酸钙是一种松软的水渣,易随锅炉排污排除,且不会粘附在锅内变成水垢。

四、流程概述

本装置主要包括药液溶配系统、计量投加系统、安全系统和控制系统等四部分。

固体磷酸盐加入溶药箱内,然后按比例加入除盐水或凝结水搅拌溶解,由计量投加系统投加到锅炉汽包内。投加控制可采用手动方式,也可依据上位系统输出的控制信号,进行随动控制,自动投加。

适用范围:高压及更高参数汽包锅炉炉水处理

五、加药装置选型注意事项

1、用户选用加药装置时,首先根据系统需要投加溶液量来确定选用规格(包括计量泵参数、搅拌箱容积、溶液箱容积及现场条件),再根据投加情况、确定投加情况,确定投加方式(一般采用“一开一备”的方式)

2、根据需要选取加药装置各部件的材质(不锈钢、碳钢、非金属材料)、计量泵型号(隔膜泵、柱塞泵)或向我公司提供所加药剂的参数(名称、浓度、温度、密度、粘度、腐蚀性等)

3、其他对加药装置的特殊要求。

六、加药装置定购须知

    1、提供化学溶液为何种,确定加药装置材质。
    2、加药泵选定压力及流量。
    3、溶液箱配套一般为1m3。
    4、配置为几箱几泵。
    5、有无其它特殊要求
